产品名称： KW-TBB高压滤波及无功补偿装置
产品质量：
详细介绍
应用领域
       KWTBB系列无功补偿成套设备用于6kv、10kv、35kv电力系统的无功补偿。它将固定补偿的电容器组分成若干组，根据系统功率因数以及电网电压高低自动投切一定数量的电容器组，以提高电网的功率因数，降低供电变压器及输送线路的损耗，提高供电效率，改善供电环境。

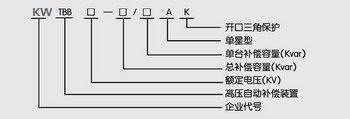

产品型号
科威电力
使用环境条件
.环境温度：-25℃～+45℃。
.相对湿度：不超过90%。
.周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在。
 .海拔高度：不超过2000米。
.安装地点无剧烈震动和颠簸，安装倾斜度不大于5度。
注：若有特殊使用条件，请在订货时与我公司协商。
结构特点
1.该装置主要由控制器、真空接触器、并联滤波电容器、串联滤波电抗器、放电线圈、氧化锌避雷器、电流互感器、二次继电保护元器件、隔离接地开关等组成。
2.采用高可靠性，功能强大的控制器，可提高整个装置的可靠性，实现多种控制功能。
3.保护功能齐全，有过流、速断、失压、过压、单星型接线的开口三角电压保护、相电压纵差保护和双星型接线用中性线电流或电压不平衡保护。
4.串联电抗器串接在电容器回路中，用于抑制高次谐波，限制合闸涌流。用于抑制5 次、7 次以上谐波时，电抗器可按XL/XC=4.5%～6%配置；用于抑制3 次以上谐波时，电抗器可按XL/XC=12%～13%配置；仅用于限制合闸涌流时，电抗器可按XL/XC=0.1%～1%配置。
5.氧化锌避雷器并接在电容器线路上，以限制投切电容器所引起的操作过电压。
6.放电线圈并介于电容器组的两端，当电容器组开断电源时，能将电容器两端的剩余电压在5s内自电压峰值降至50V以下，从而确保电容器重复投切的安全性和维护检修人员的安全。
7.熔断器与电容器串联连接，当电容器内部50%～70%元件击穿时，熔断器熔断，将该台故障电容器迅速从电容器组切除，能有效地防止故障扩大。
8. 根据用户及场地需要，可配置为柜式、框架式、集合式等形式。具有安装维护方便，占地面积小，布局合理等特点。
性能参数
1.额定电压:6 ～10KV;
2.额定频率:50HZ;
3.过电压运行能力：允许在工频1.1倍额定电压下长期运行；
4.装置允许在1.3倍额定电流有效值的稳定过电流下连续运行；
5.装置的实际运行电容与其额定电容之差不超过额定值的0～+10%，各串联段的最大与最小电容之比不超过1.03，装置的任何两端子之间的电容最大值和最小值之比不超过1.06；
6.装置的母线之间连接处、主电路中各连接处的温升不超过50K；
7.装置能将电容器组投入运行瞬间产生的涌流限制在电容器组额定电流的20倍以下。
