一、概述

l KW-DJR型微机直流油泵电机控制装置根据电力生产现场实际需要，广泛征求电厂、设计院等专家技术人员的意见，参考吸收国内外大量的先进设计思想和最新技术，采用新型的微机控制技术和电力电子技术开发研制，实现了该产品的高度可靠化和智能化。装置系统适用于各种类型直流电机（尤其是10KW以上大功率电机）起、停的智能控制，主要应用于火电厂中各种直流油泵的控制，如主机、小机直流润滑油泵，氢侧、空侧直流密封油泵等，作为传统控制方式的更新换代产品，它具有工作原理先进、安全可靠、结构简单、故障率低、维护方便等特点。

二、技术性能及特点

l 能实现直流电机的平滑无级启动，保证启动和运行电流始终在电机的额定电流以下，对直流和直流电机无任何冲击，充分保证了直流系统和直流电机的安全可靠。同时还降低了对直流电源容量的要求，可节省直流系统的投资。而传统的设备只能实现一级或三级阶梯启动，启动电流远远超过了电机的额定电流，对直流系统和直流电机冲击巨大，严重影响直流系统和直流电机的安全。

l KW-DJR型装置对电机的控制和保护方式完备：

全面监控电机控制系统的各种关键参数，如电枢电压、电枢电流、励磁电压、励磁电流、系统温度等；

实时显示系统的工作状态并通过通迅接点实时上传系统的工作状态和工作参数；

对电机的保护报警功能完备，确保电机工作在理想状态。严防电机的非正常运行。如励磁回路故障启动保护，运行中电枢和励磁回路故障电机保护、过流过压报警，超温报警等。

而传统装置只能实现简单的监测，无法实现以上新型装置的功能。

l KW-DJR型装置采用微机控制，可以实现复杂的设备控制、参数设定，故障存储、即时通讯等功能，比如电机的启动时间设定、电机的启动初始电流设定，电机的各种参数报警定值设定等，而传统装置只能实现单一的启动功能。

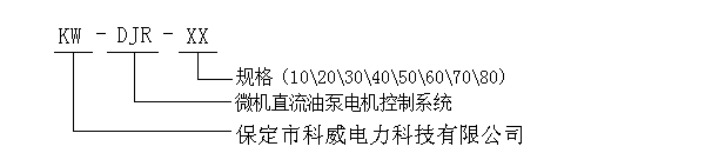

三、型号说明

四、典型规格型号及参数

五、技术参数

l  工作电压：DC220V/110V (±%10)；

l  电机容量：0.5～80KW；

l  电流升至额定值时间：10～255秒可调；

l  启动电流起始百分比：0%～49%可调；

l  保护动作：发信号；

l  过热保护动作温度：摄氏10～99度可调；

l  散热方式：自然冷却；

l  控制装置掉电信息不丢失；

l  控制装置可保存25重故障信息和25重启动信息；

l  触电容量：装置的出口继电器触点最大导通电流为7A/AC220V;

l  提供4～20mA电流输出至远方；

l  提供信号输出至远方；

l  可选RS485通讯接口上传本机数据。电网电压等级。
