一、概述

KWLD智能漏电检测互感器是由保定市科威电力科技有限公司自主研发生产的新一代数字式漏电检测互感器，适用于低压大电流（TN-S、TT）系统供电末端线路绝缘劣化监测、电机匝间短路故障预警、低压小电流（IT）系统的电气漏电分级预警、单相接地选线报警等。可广泛应用于矿山、煤炭、化工、钢铁、纺织等行业。

二、功能优点

1.  采用ABS工程塑料外壳、树脂浇注成全密封；使用绝缘油制冷切割工艺，有效避免了互感器在长期使用过程中的锈蚀。

2.  采样设计为mA级，动作灵敏且精度极高，性能要高于常规漏电互感器。

3.  采用“微晶铁芯”和“零磁通技术”自动补偿设计，使互感器始终处于理想的“零磁通”工作状态，最大限度的提高了互感器的灵敏度。

4.  采用RS485数据总线传输，节省了大量线缆，降低了成本，安装更方便。

5.  支持与数字式监控单元配合使用，驱动监控元件动作，实现漏电保护或监控。

三、动作原理

KWLD 智能漏电检测互感器组成可与数字式监控单元配合使用，实时监测用电系统漏电电流信号，经互感器内部元件进行模数转换，以数字模式输出驱动监控单元动作，实现用电系统的保护或监控功能。

四、系统型号及参数

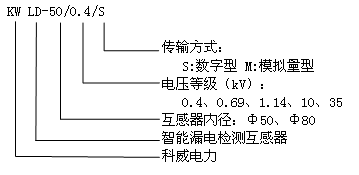

4.1智能漏电互感器：

4.2技术参数：

1.  供电方式：DC±12V

2.  功    耗：≤0.75W

3.  响应时间：≤200ms

4.  工频耐压：2000V

5.  精度等级：30mA以下误差3mA, 30mA以上≤3%

6.  输出接口: RS-485，通讯距离：≤1200米

7.  一次过孔：Φ50mm、Φ80mm

8.  工作环境：温度：－10℃～60℃；相对湿度：≤90％

五、装置尺寸及端子定义

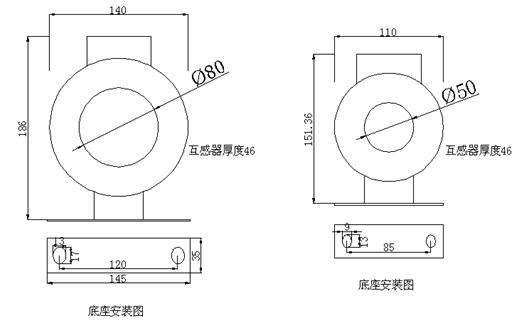

漏电检测互感器尺寸图

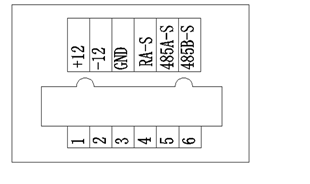

漏电检测互感器端子图

六、现场安装

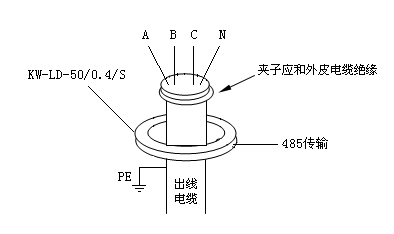

漏电采集信号采用套装互感器的方法，且标有P面朝下，如图所示

注意： 1. 缆固定卡子与电缆外皮应绝缘；严禁接地线与固定卡子接触。

2. 明确区分485数据总线极性，避免组网传输时通讯故障。

七、订货须知

1.  请告知电压等级。

2.  请告知采用系统方案（漏电互感器数据上传方式）。

3.  请告知互感器孔径。

4.  请告知订货数量。

八、报文格式

命令功能详解：

ADD = 漏电互感器地址（本设备中使用0~247）。

CRC-H：CRC 检验码的高字节

CRC-L：CRC 检验码的低字节

本装置所有功能不支持广播模式。

1、读电流数据（交流有效值）：

读寄存器命令：

COMMAND：(下传命令)

计算机发送命令：[设备地址] [功能码03] [起始寄存器地址高8位] [低8位] [读取的寄存器数高8位] [低8位] [CRC校验的低8位] [CRC校验的高8位]   ADD，0x03，0x00，0x00，0x00，0x01，CRC-L，CRC-H。

RETURN：(返回信息)

设备响应：[设备地址] [功能码03] [返回的字节个数][数据1][数据2]...[数据n][CRC校验的低8位] [CRC校验的高8位]

ADD，0x03，0x02，FFT-H，FFT-L，CRC-L，CRC-H

其中：FFT-H=电流数据的高8 位，FFT-L=电流数据的低8 位

例如：例如：FFT-H=0x26，FFT-L=0xFC，合成为十六进制数据=0x26FC ，16 位二进制数据 =0010011011111100。相当于十进制数据=9980，漏电流= 9980

÷100= 99.8(mA)。又例如：FFT-H=0x00，FFT-L=0x00，合成为十六进制数据=0x0000，漏电流=0。

其余情况依此类推。

2、修改互感器地址

设置单个寄存器命令:

COMMAND：(下传命令)

计算机发送命令：[设备地址] [功能码06] [需下置的寄存器地址高8位] [低8位] [下置的数据高8位] [低8位] [CRC校验的低8位] [CRC校验的高8位]

ADD1，0x06，0x00，0x07，0x00， ADD2， CRC-L，CRC-H。

其中ADD2=新改的漏电保护器地址，ADD1=保护器原来的地址，

RETURN：(返回信息)

设备响应：如果成功把计算机发送的命令原样返回，否则不响应。

出厂时本漏电互感器地址为0x01,用户可根据需要进行修改，如果记不清某保护器的确切地址，可用此命令将它改为预定的地址。此命令不要轻易使用，以免误改

3、设置漏电流门限值

出厂时本漏电保护器默认门限电流为200mA,用户可根据需要进行修改。

设置单个寄存器命令:

COMMAND：(下传命令)

计算机发送命令：[设备地址] [功能码06] [需下置的寄存器地址高8位] [低8位] [下置的数据高8位] [低8位] [CRC校验的低8位] [CRC校验的高8位]

ADD1，0x06，0x00，0x03，CURRENT-H，CURRENT-L,CRC-L，CRC-H。

其中CURRENT-H为设置的漏电流门限值高八位，CURRENT-H为设置的漏电流门限值低八位

其中CURRENT为设置的漏电流门限值，上位机可根据需要对其进行设置。RETURN：(返回信息)

设备响应：如果成功把计算机发送的命令原样返回，否则不响应。

4、校准漏电互感器

例： 在200 mA对其进行校准。

COMMAND：(下传命令)

计算机发送命令：[设备地址] [功能码0x06] [起始寄存器地址高8位] [低8位] [下置的数据高8位] [数据低8位] [CRC校验的低8位] [CRC校验的高8位]

ADD，0x06，0x00，0x59，0x4E，0x20，CRC-L，CRC-H，

0x4E 0x20为十进制20000，对应200mA电流值。

RETURN：(返回信息)

设备响应：如果成功把计算机发送的命令原样返回，否则不响应。

保护器出厂前已校验好，用户一般不必再校验。如果用户需要重新校验，最好在输入漏电流值（200 mA）已稳定15 秒以后，再下传校验命令。

若选择在其他点校准，只需将 0x4E，0x20 改为对应点电流值乘以100，再换算成两位十六进制数即可， CRC-L，CRC-H改为更新后的前面六位的CRC值。

5、遥控命令（写1路开关量输出）

计算机发送命令：[设备地址] [功能码05] [需下置的寄存器地址高8位] [低8位] [00] [00] [CRC校验的低8位] [CRC校验的高8位]

ADD1，0x05，0x00，0x08，0x00，0x00，CRC-L，CRC-H。

FF00”为控制继电器“合”；

“0000”为控制继电器“分”；

开关量输出点DO，其当前状态为“合”，主机要控制该路继电器“分”。

设备响应：如果成功把计算机发送的命令原样返回，否则不响应

通讯错误信息及数据的处理：

如果输入数据的速度过高将会导致数据丢失, 为保证通信正常两次发送数据帧间隔应不小于100毫秒。

当保护设备检测到数据发送或CRC错误时，必须向主机回送信息，功能码的最高位置为1 。以下的这些代码表明有意外的错误发生。

地址码：1字节

功能码：1字节（最高位为1）

错误码：1字节

CRC码：2字节。

对某一命令帧，首先检验从机地址，若从机地址错误或地址不存在下位机不响应，然后是检验功能码，若功能码错误不响应，其次检验CRC校验码。

90：CRC校验错误码
