KWWH-1系列温湿度控制器广泛应用于环境温湿度系统，如电力开关柜，网络机柜，仪表室，大棚等需要恒温恒湿控制的场合。配合加热器（或风机）、除湿机等相应负载，能有效调节系统的温湿度，使系统的温湿度值控制在预设范围之中。

一、 主要技术特性：

1.工作环境：-50℃～70℃；0%RH-95%RH

2.工作电源：AC/DC85～220V±10%

3.待机功耗：≤2W

4.温度控制范围：（0～99）℃ ；精度±0.5℃

5.温度回差：1～15度，软件设置；

6.湿度控制范围：（10～99）%RH；精度±3%RH

7.湿度回差：1～30%RH，软件设置；

8.继电器触点容量：AC220V/5A（无源，两副）

9.绝缘电阻：≥500MΩ

10.耐压：2KV 50Hz 1min，无击穿和飞弧现象

11.抗振动：(10-5-10)Hz,2g,3min 振动后工作正常

二、温度负载启动/退出条件：

加热器启动条件：温度显示值≤温度设定值

加热器退出条件：温度显示值≥温度设定值+温度回差值

风机启动条件：温度显示值≥温度设定值

风机退出条件：温度显示值≤温度设定值-温度回差值

三、除湿器启动/退出条件

加湿器启动条件：湿度显示值≤湿度设定值

加湿器退出条件：湿度显示值≥湿度设定值+湿度回差值

除湿器启动条件：湿度显示值≥湿度设定值

除湿器退出条件：湿度显示值≤湿度设定值-湿度回差值

四、工作模式及温湿度参数设置流程见表1

•上电自检通过显示“RUN”；

•现场温湿度分时显示，温度画面：“T××”；湿度画面：“H××”

表1

参数设置说明：当设定的温湿度不符合逻辑和设置超限时，如加温启动值+回差值＞温度测量范围或降温启动值-回差值＜温度测量范围（湿度同样处理）时，仪表将自动恢复出厂参数。设置温湿度参数时，按▲键数据递增，按▼键数据递减。

应用举例：如用户需要加温加湿功能，温度需要控制在25~30℃，湿度需要控制在60~65%RH：

设备上电后依次按SET键进行设置：把温度工作模式为“JJC”；湿度工作模式为“JJH”；加温启动值设置为“C25”，回差值设置为“t05”；加湿启动值设置为“H60”；回差值设置为“h05”即可。

温馨提示：进入任意一项参数设置画面时，如果用户无操作超过15秒，仪表将自动退出设置画面，参数也不做保存。

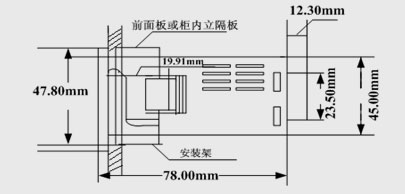

六、安装结构示意图 开孔尺寸(mm2) ：45±0.5×45±0.5

七、电气连接图：

无源输出：端子6、8为湿度开关；端子7、8为温度开关；8为公共端；

八、使用方法

1、将仪器从正面推入开好孔的柜体面板，然后装入安装支架至卡紧为止。

2、按图接线（仪器后面板线端与传感器板脚按如上图相应的次序连接）。

九、配 套 负 载

我们推荐使用：AC220V  50Hz：

加热器功率：≤1000W；风机：≤1000W；除湿机：≤1000W

如需驱动大功率负载需串接交流接触器以实现负载功率拓展。
