一、概述

随着电力电子技术广泛应用和电弧炉等冲击负荷以及电力机车等拖动负荷的日益增多，对于电力行业来说，要保持满足用户要求的电能质量变得越来越困难。电力电子技术的广泛应用，在技术和经济上带来了一系列方便和效益的同时，也使电网谐波的含量大量增加。电网谐波污染的日益严重，导致了电气设备的寿命缩短，网损加大，增加了电网发生谐振的可能性，使继电保护和自动装置不能正常动作或操作，导致仪表指示和电度计量不准以及计算机和通信受干扰等一系列严重后果。

二、功能及特点

基本监测指标：

电网频率、三相基波电压、电流有效值、基波有功功率、无功功率、功率因数、相位等；

电压偏差、频率偏差、三相电压不平衡度、三相电流不平衡度、负序电压、电流；

谐波（2～50次）：包括电压、电流的总谐波畸变率、各次谐波含有率、幅值、相位。

高级监测指标：

间谐波、电压波动、闪变；

电压骤升、骤降、短时中断、暂时过电压、瞬态过电压。

显示功能：

装置面板上带有大屏幕LCD显示器，实时显示电能质量监测指标的数据。

记录存储功能：

装置内置SD卡（容量可选），可对基本监测指标和高级监测指标实时保存。保存时间可设置，实时数据在装置上最长保存时间为一年，之后按“先进先出”原则更新。

统计功能：

装置具有对主要监测指标的在线统计功能，可统计一个时间段内监测指标的最大值、最小值、平均值、95％概率大值等。

通讯功能：

装置提供多种通讯接口方式，实现监测数据的实时传输或定时提取存储记录。可通过工业以太网接口与远方电能质量管理中心通讯，也可通过RS-485接口，以GPRS方式（定制）与远方通讯。

GPS对时功能（定制）：

装置具备B码对时功能及GPS脉冲对时功能，可保持与远方管理中心的时钟一致。

事件触发录波功能（限于KWPQ-FI）

可根据客户要求设定事件触发条件（手动或自动），记录事件触发前、后实时数据并保存，保存有事件日志以供查询。

三、应用环境

正常工作温度：-10℃～+55℃；极限工作温度：-20℃～+65℃。

相对湿度：5％～95％。

大气压力：86kPa～106kPa。

海拔：不超过3000 米。

防护等级：IP50。

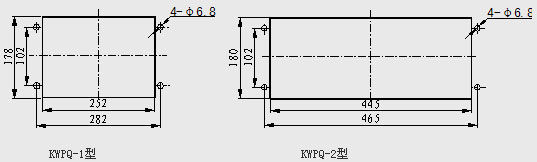

四、装置开屏尺寸图（单位：mm）

七、订货须知

请告知装置电源电压。

请告知是否需要通讯功能及选择何种通讯接口及通讯协议。

请告知是否需要开关量启动报警功能，接入的此开关量有无电源。

请告知需要监测电压及电流的路数。
