一、概述

使用KWYX型电压互感器中性点用一次消谐器可以起到以下四个方面的作用，有效地解决上述问题：①消除或阻尼PT铁磁谐振过电压；②有效地抑制间隙性弧光接地时流过PT绕组的过电流，防止PT的烧毁；③限制系统单相接地消失时在PT一次绕组回路中产生的涌流，防止PT熔丝熔断；④当系统发生单相接地后可较长时间保护PT免受损坏。

二、技术性能及特点

KWYX型一次消谐器电阻体

通流能力强，高达500mA。

电阻片呈齿轮状，散热面积大，容量大。

消谐器整体体积小，利于空间有限的压变柜内安装。

整个谐振消除装置采用金属材料直接连接，无瓷套，无炸裂危险。

齿轮形消谐器的绝缘强度能够与压变中性点弱绝缘相匹配。

针对部分电压互感器安装本系列产品后开口三角出现较大谐波电压的情况，特提供选配一次消谐器附件“KWYX-F型电压限制及短路报警器”，可有效抑制PT开口三角的谐波电压。

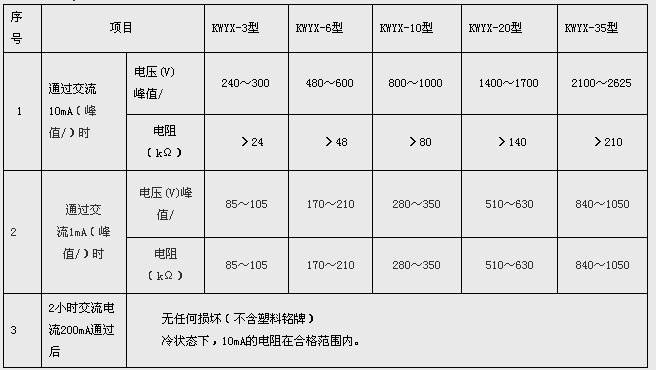

三、选型技术参数

表2：

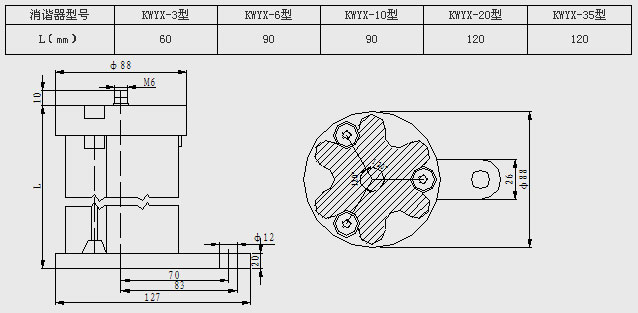

消谐器的外形及尺寸见图1。不同型号消谐器的直径都相同，只是长度不同。

四、订货须知

请告知产品型号、名称、规格。

请告知电压等级。

请告知是否选配消谐器附件。

请告知订货数量。
