随着国民经济的不断提高发展，国家对工矿企业的安全生产提出了更高的要求,特别是对电气设备相地短路，导致越级跳闸问题，造成非停生产安全事故。

        科威电力公司开发生产的KWLD-2相地短路监测保护装置适合于TN接地系统。当发生单相接地时，单相接地的短路电流明显大于无故障时的不平衡电流。只要整定合适,就可检测出发生接地故障时的故障回路,以及时切断故障回路，避免越级跳闸问题的发生；也适用于电厂、煤炭、钢铁、纺织等400V TN及TT系统，可解决MCC线路中高阻接地，塑壳开关和热继电器不动作，造成PC后越级跳闸引发大面积失电问题。

        相地短路监测保护装置通过不间断地监测故障回路的零序（漏电）CT电流的大小,满足条件后,带动脱扣分励线圈跳闸，切断供电故障线路，以保护设备。避免越级跳闸停电，造成巨大的经济损失和社会不良影响。真正做到防微杜渐、防患于未然。

一、系统功能优点

        1. 实时监控：在集控单元、中央监测主机上，能够实时显示被监测线路的短路电流，在监控计算机上显示变化趋势曲线，有助于检修人员精确判断系统绝缘状况，有助于检修人员做检修计划。

        2. 两级预警功能和一级跳闸功能：支持两级预警和一级跳闸，根据现场的情况设定整定值，两级报警整定值可连续设定，比如40A和70A，跳闸整定值可设定为80A,（跳闸门限值要大于二级报警门限值）。装置检测到短路电流值超过预警定值时，发出声光警报，并自动延时后调整到下级定值；根据报警间隔的时间长短，可以判断出短路接地故障发展速度，以确定何时检修，起到了状态检修的作用，提高了供电可靠性、连续性；同时也可根据现场工况设定相应的脱扣动作时间和跳闸整定值，以防止越级跳闸引发大面积停电；或者用户也可以选投“不跳闸”。

        3. 监测回路数：每面MNS柜子装设一台装置，每台装置可同时接入9路互感器信号。

        4. 组态软件：与监控主机通过RS485通信，能够显示监控主机的有效值，当前通道的报警状态和跳闸状态。

        5. 历史记录：报警及跳闸记录自动存档100组数据，可在监测主机查询，也可通过后台监控主机查询、打印。为检修人员制定检修计划提供参考数据。

二、系统构成

        KWLD-2相地短路监测保护装置主要由相地短路监测保护装置和高灵敏检测互感器组成。相地短路监测保护装置实时采样并计算，进行短路保护，监测主机通过RS485口与后台监控计算机进行数据交换，实现通讯组网。并且阴雨天绝缘整体劣化情况自动适应，采用模糊算法干扰屏蔽，使其工作稳定可靠。

三、系统型号及参数

        3.1监测主机：

        参数：

        1. 工作电源：AC/DC220V±20%

        2. 报警跳闸：常开触点，容量DC250V/1A, AC250V/5A。

        3. 面板显示：大屏幕液晶显示，界面友好，操作直观方便。

        4. 电压等级：0.4kV

        5. 监控回路数：最多可同时在线监测9路

        6. 短路电流预警：3～100A连续可设

        7. 短路电流跳闸：3～100A（可选投并可设定数据）

        8. 历史记录：可存储100条记录，掉电不丢失

        9. 数据传输：采用RS485总线，MODBUS-RTU通讯协议

        10. 安装方式：嵌入式

        11. 工作环境：温度：－10℃～50℃；相对湿度：≤90％

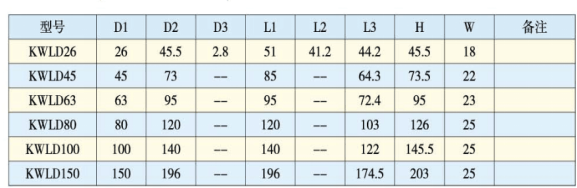

        3.2监测互感器

三、系统现场实施方案

        3.1.系统现场实施方案

        相地短路监测保护装置实时采集数据和显示并根据定值作用于跳闸，监测主机可将数据上送到上位机，组成通讯网络系统，上位机实时显示电流数据及历史数据并记录。

        3.1.1 TN-S、TT系统的应用:

        系统可同时在线监测9路，并且一对一跳闸。

        相地短路监测保护系统现场实施方案

        监测主机实时采集零序电流互感器电流值，监测主机通过跳闸出口控制断路器附件分励线圈（各厂家相应的断路器都有对应的分励线圈配置，需外加），跳开本回路断路器并将将故障数据上送到上位机，上位机实时显示零序电流数据及历史数据并记录。
